Montaż siatek Twentinox – podstawowe informacje

Siatki Twentinox mają różne kształty i stopień sztywności, dlatego nie montuje się ich w jeden, uniwersalny sposób.
Każdy model wymaga dobrania odpowiedniego rozwiązania, zależnie od tego:

• jaką siatkę wybierzesz,
• gdzie będzie użyta (kurtyna, przegroda, panel, fasada),
• jakie ma wymiary,
• z jakiego materiału jest wykonana,
• czy pracuje wewnątrz, czy na zewnątrz.

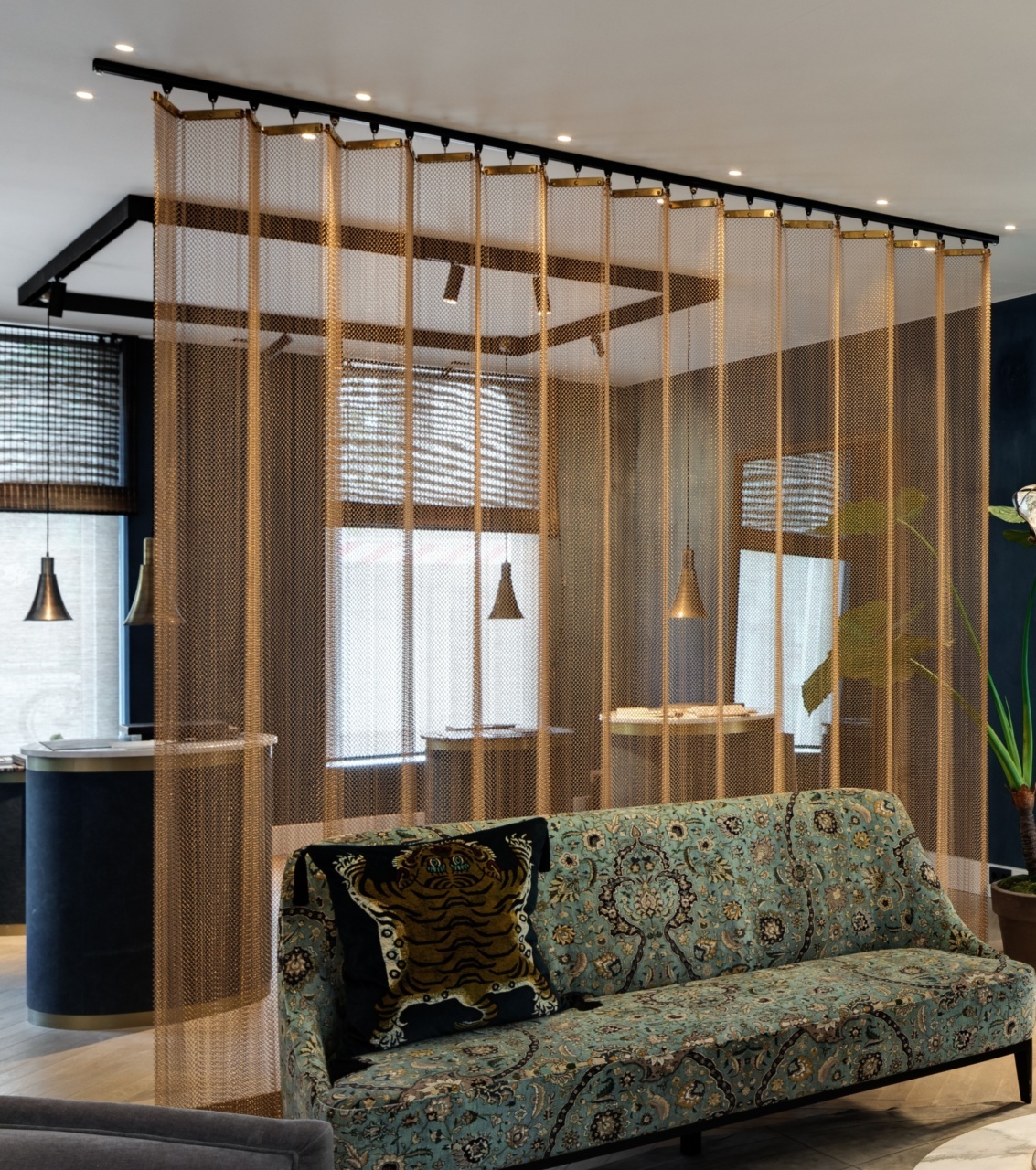

W praktyce siatki Twentinox mogą być montowane jako:

• kurtyny przesuwne na prowadnicach,
• kurtyny z dekoracyjnymi fałdami (V-shape lub sinus),
• panele stałe montowane w ramach lub profilach,
• przegrody ryglowane, które można zamykać (system „wall lock”).

Odpowiedni sposób montażu dobiera się indywidualnie do projektu, tak aby siatka działała poprawnie i wyglądała zgodnie z założeniami architekta.

Kompatybilność systemów montażu z modelami siatek

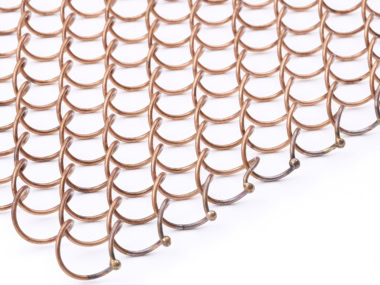

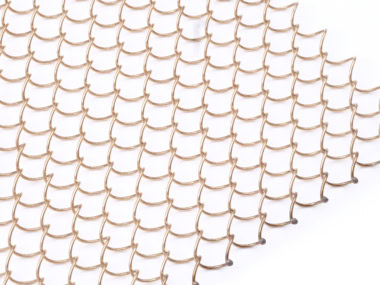

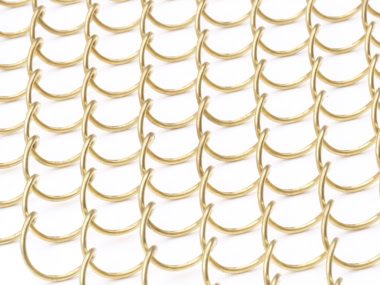

1. SIERRA PAPA

Charakter siatki:
Spiralna tkanina o równomiernym, stabilnym splocie. Dobra sztywność przy zachowaniu pewnej elastyczności powierzchni.

Typowe zastosowania montażowe:

Panele stałe w ramach lub profilach zaciskowych

• wypełnienia ścian, sufitów, balustrad, ekranów
• siatka zamocowana na całym obwodzie w ramie stalowej lub aluminiowej
• możliwe prefabrykowane moduły dostarczane na budowę

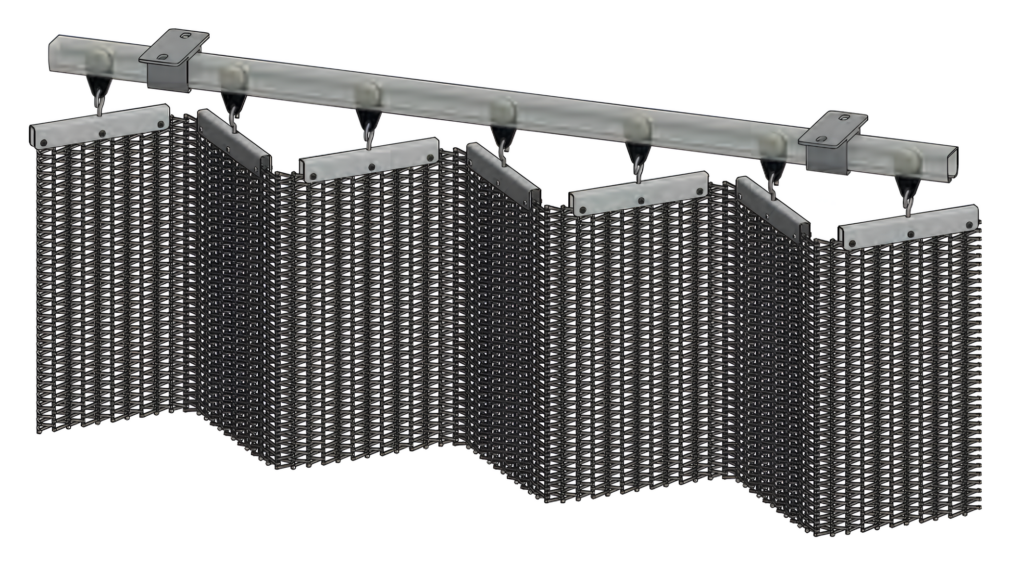

Kurtyny w układzie V-shape na szynach prowadzących

• siatka zawieszona na wózkach, przesuwana po prowadnicy,
• stosowane klipsy kurtynowe, dopasowane do średnicy spirali,
• długość siatki dobierana zgodnie z układem V-shape (zwiększona względem długości szyny).

W praktyce:
Dla SIERRA PAPA najczęściej projektuje się panele stałe lub kurtyny w układzie V-shape.
Sposób montażu (rama vs system szynowy) dobiera się w zależności od tego, czy siatka ma pełnić funkcję elementu ruchomego, czy stałego.

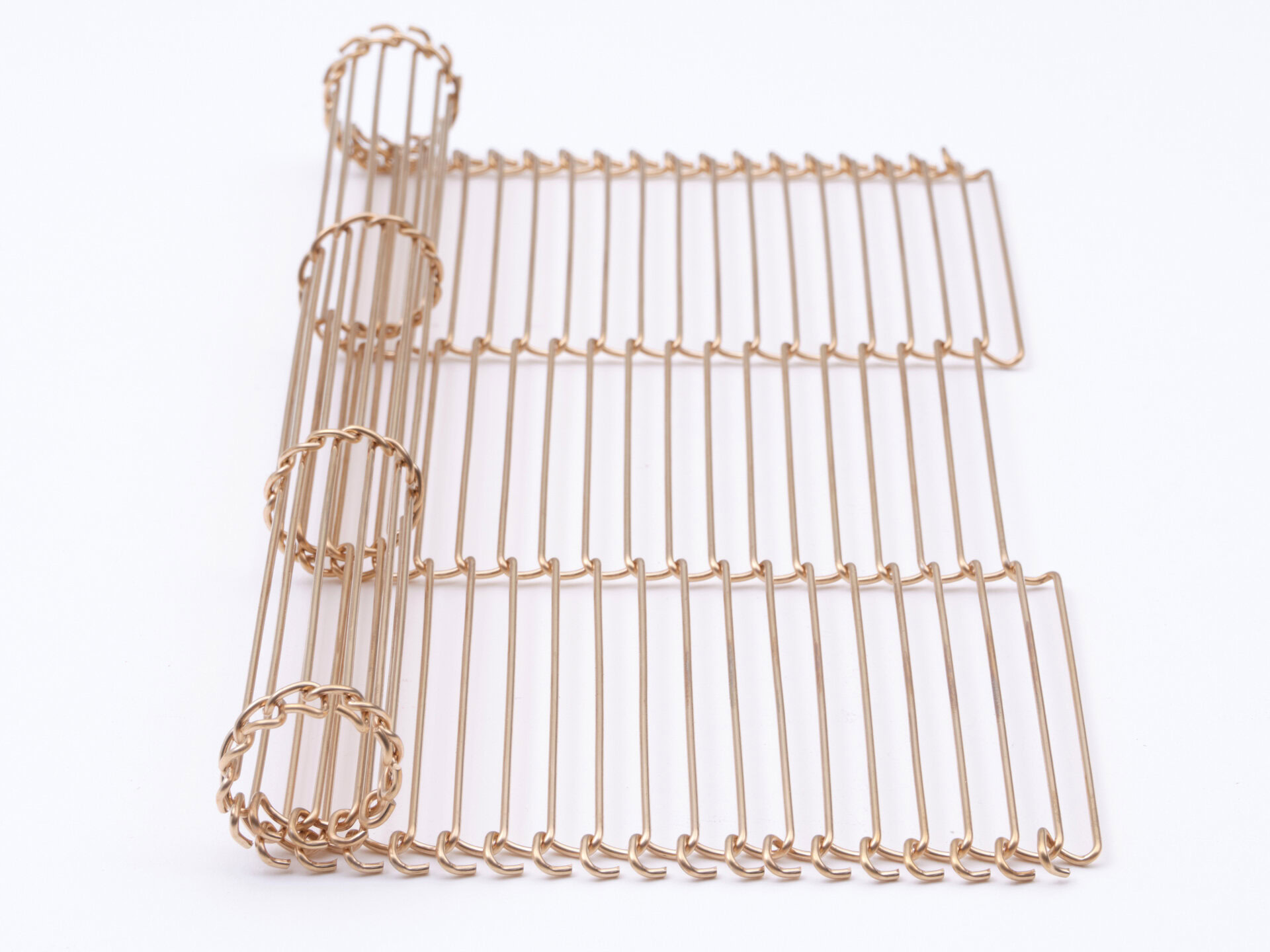

2. GOLF ROMEO

Charakter siatki:
Prostokątny układ oczek, równoległe pręty, czytelna geometria. To jeden z najbardziej uniwersalnych wzorów Twentinox.

Dostępne systemy montażu:

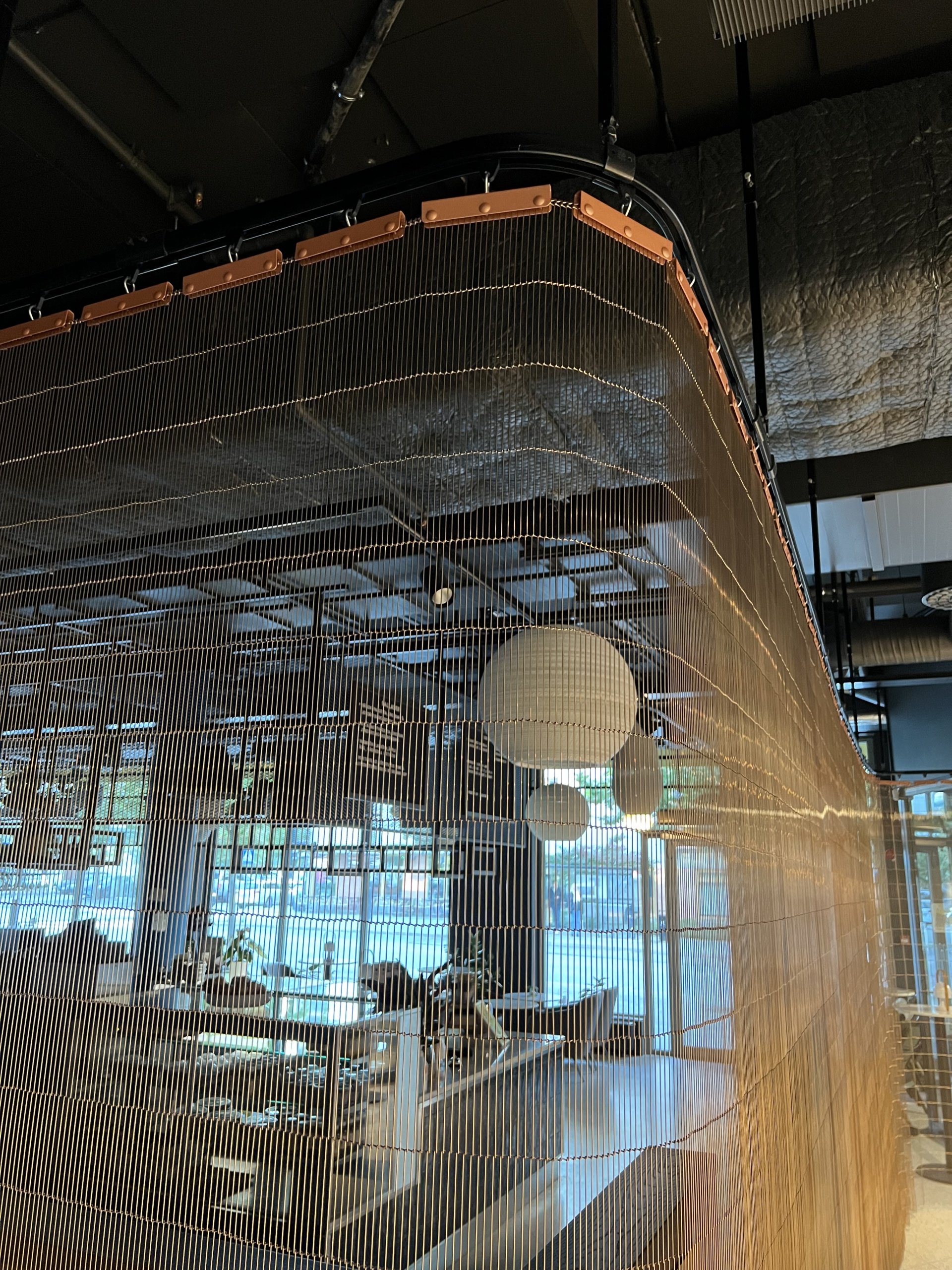

Kurtyna płaska (flat curtain)

• siatka prowadzona na szynie przy użyciu wózków,
• stosowana tam, gdzie potrzebna jest lekka, czytelna kurtyna bez dodatkowej fałdy.

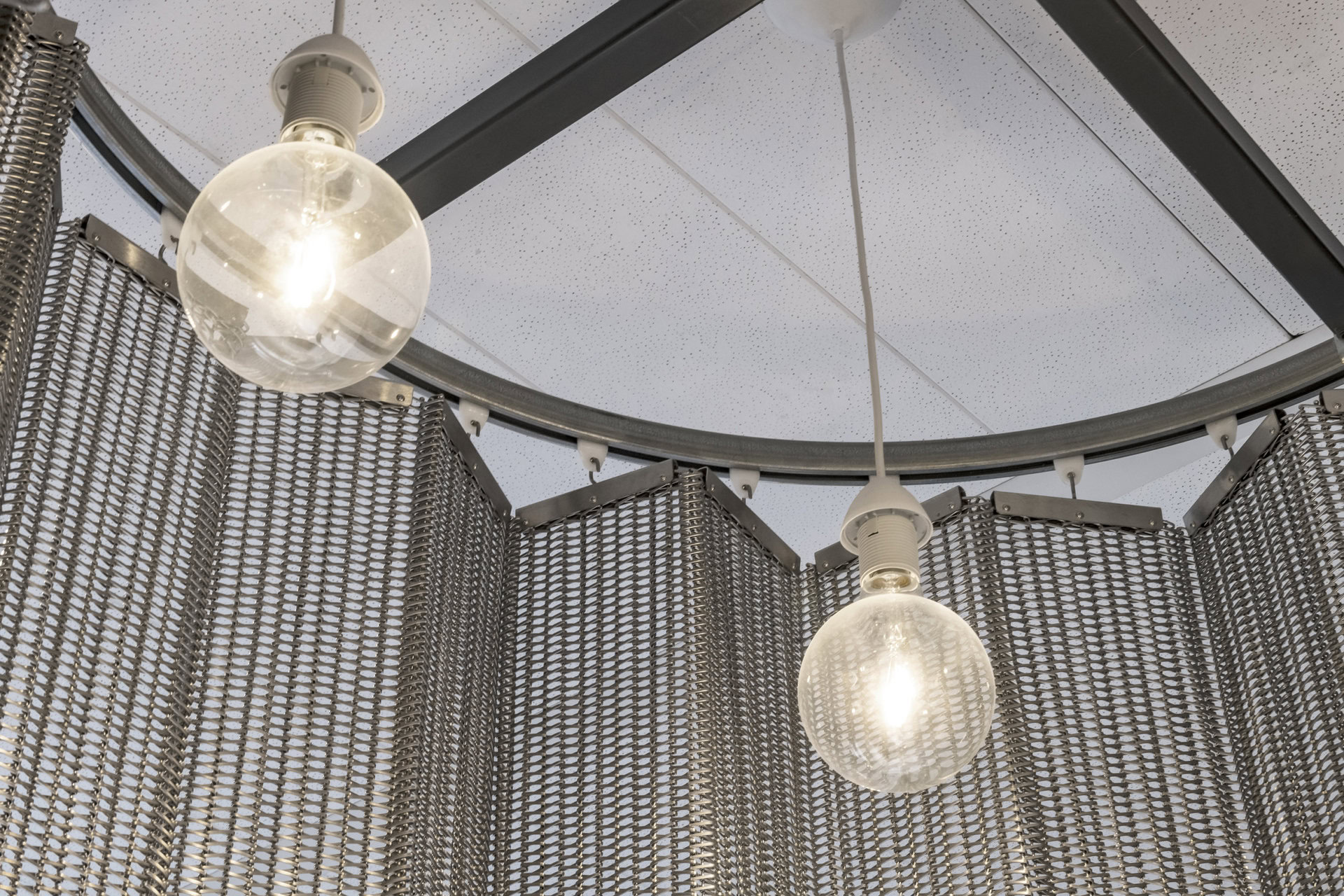

Kurtyna V-shape

• większa ilość materiału dla uzyskania wyraźnej, rytmicznej harmonijki,
• bardzo dobrze sprawdza się w przegrodach wewnętrznych, foyer, lobby.

Kurtyna sinusowa (sinus-shape)

• system dostępny wyłącznie dla GOLF ROMEO,
• siatka prowadzona w sposób wymuszający kształt fali,
• efekt wizualny: miękka, powtarzalna „fala” metalowa, przy zachowaniu pełnej funkcji osłonowej,
• długość siatki dobierana wg współczynników sinus (podanych w dokumentach technicznych).

System „wall-lock” – kurtyna ryglowana

• GOLF ROMEO może być mocowany jako element, który da się zamknąć / zaryglować,
• stosuje się profile i okucia pozwalające na trwałe domknięcie kurtyny do ściany lub słupów,
• wykorzystywany m.in. w strefach, które wymagają czasowego zamknięcia (ekspozycje, wejścia, podziały strefowe).

W praktyce:
GOLF ROMEO to najbardziej elastyczny systemowo model – można na jego bazie budować zarówno klasyczne kurtyny przesuwne, jak i zaawansowane rozwiązania sinusowe czy zamykane przegrody.

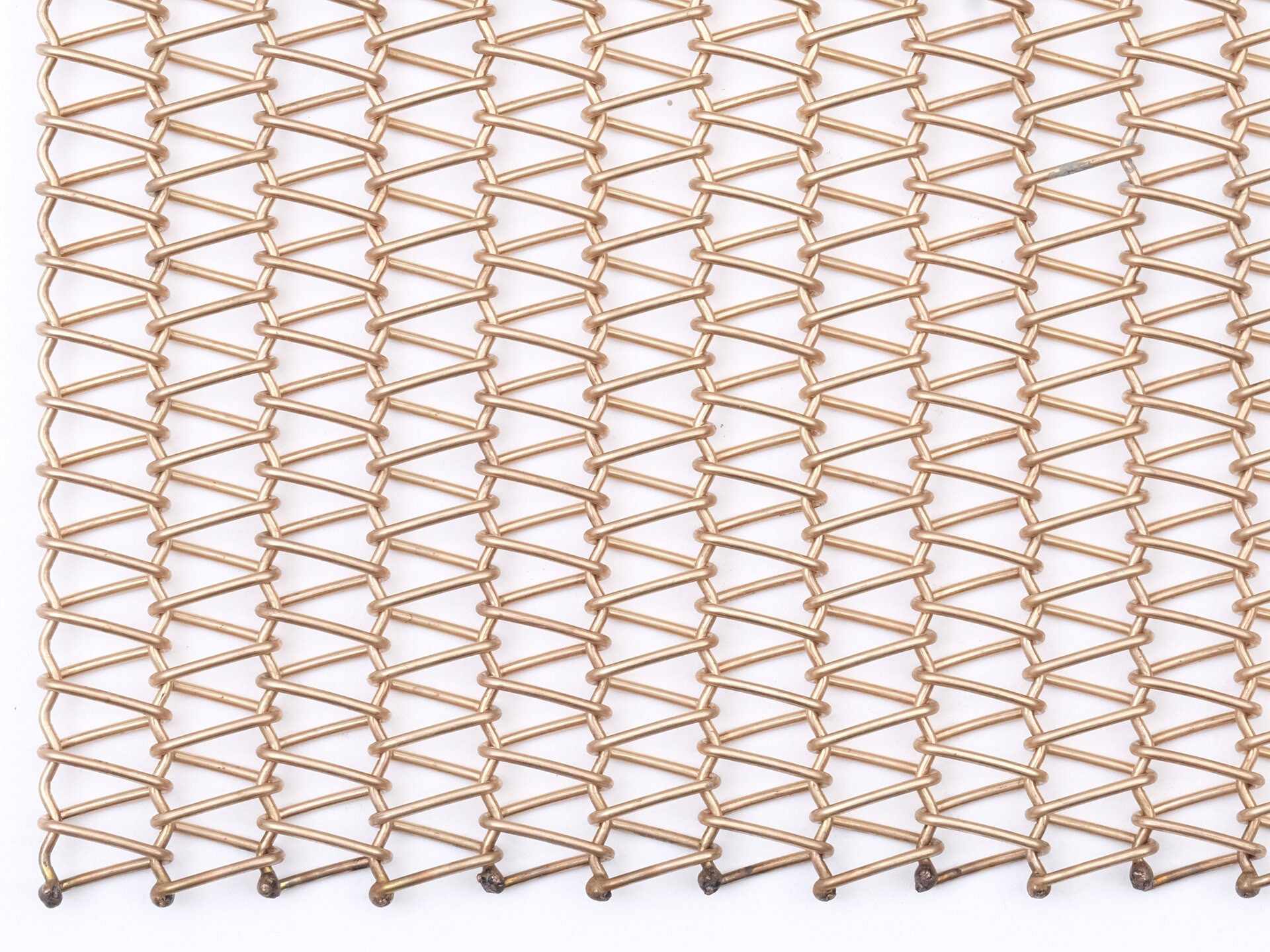

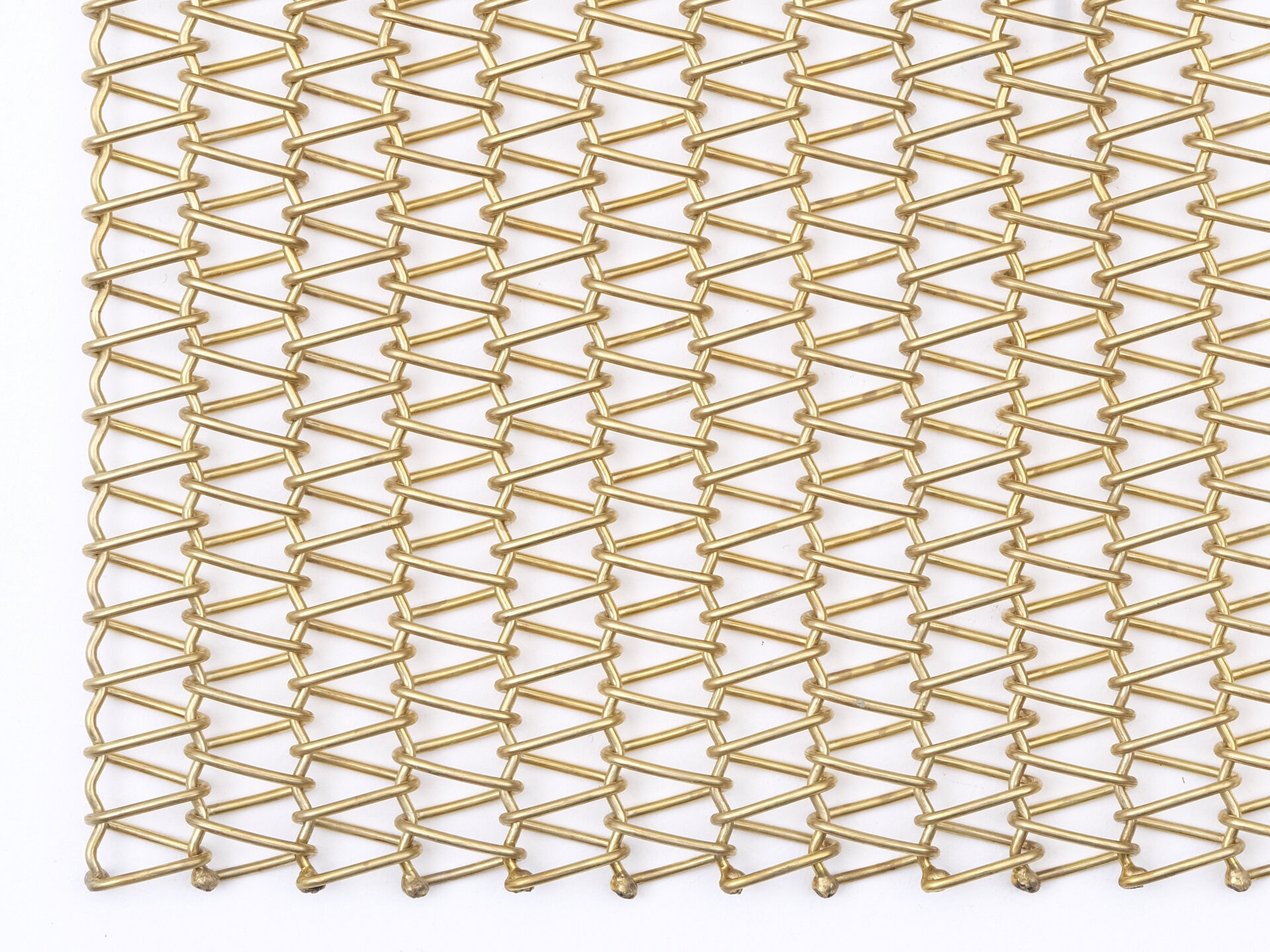

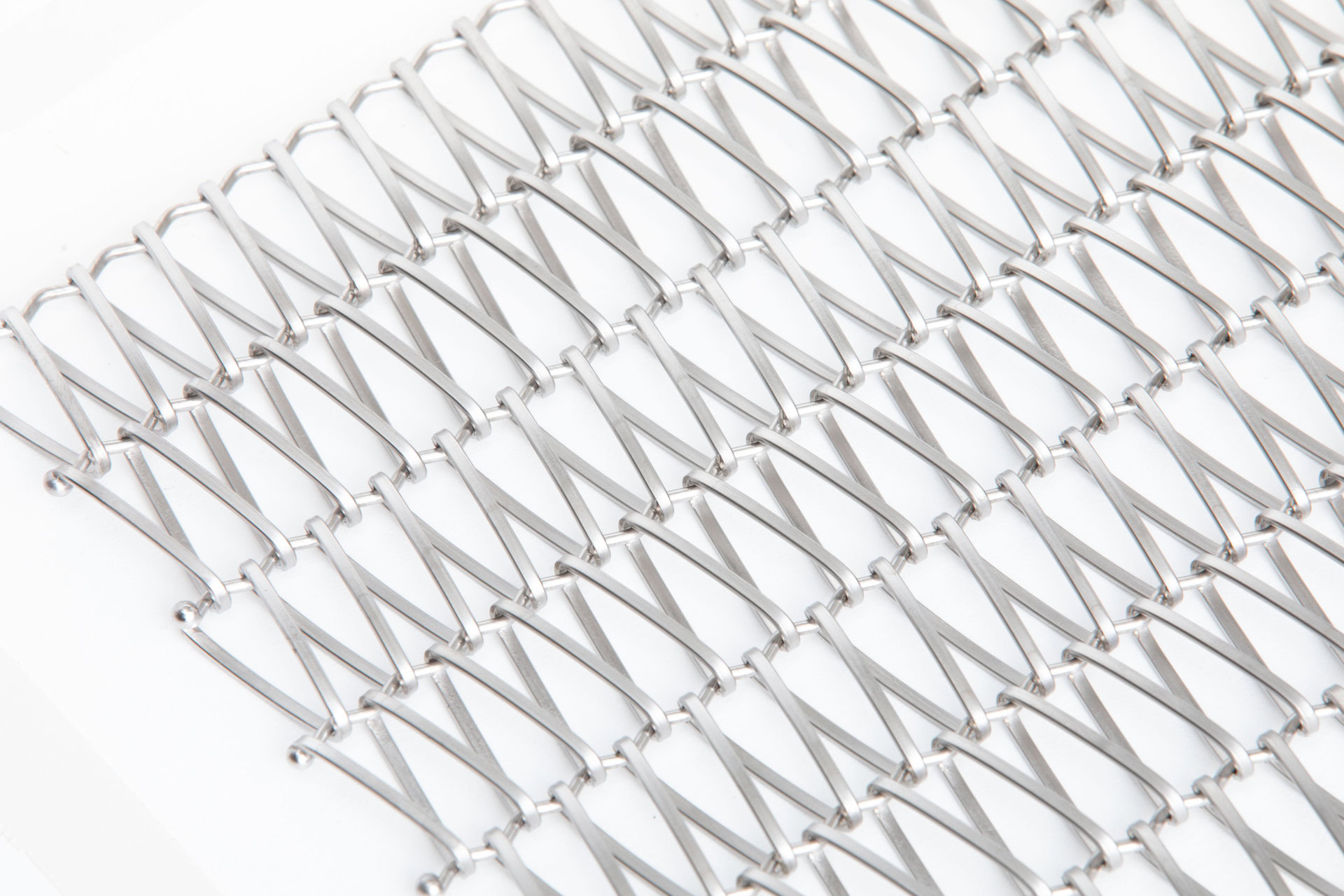

3. GOLF SIERRA i GOLF SIERRA FLAT WIRE

Charakter siatki:
Trójkątny układ oczek, przestrzenny „zig-zag”. W wersji Flat Wire profil drutu jest spłaszczony, co daje bardziej ciągłą, miękką powierzchnię.

Dostępne systemy montażu:

Kurtyna płaska (flat)

• siatka montowana na wózkach w górnej szynie,
• stosowana przy mniejszych wymaganiach co do głębokości fałd.

Kurtyna V-shape

• rozwiązanie najczęściej rekomendowane dla GOLF SIERRA,
• dzięki geometrycznemu splocie siatka bardzo efektownie układa się w rytmiczne fałdy,
• długość siatki dobierana jak dla V-shape (wydłużona względem toru prowadzenia).

Wersje Flat Wire:
Wariant GOLF SIERRA FLAT WIRE wykorzystuje ten sam typ prowadnic i klipsów co klasyczny GOLF SIERRA, lecz daje inny efekt powierzchni – bardziej płynny, mniej „ostry” wizualnie.
Pod względem montażu przyjmuje się te same założenia: szyny + wózki + klipsy, w układzie flat lub V-shape.

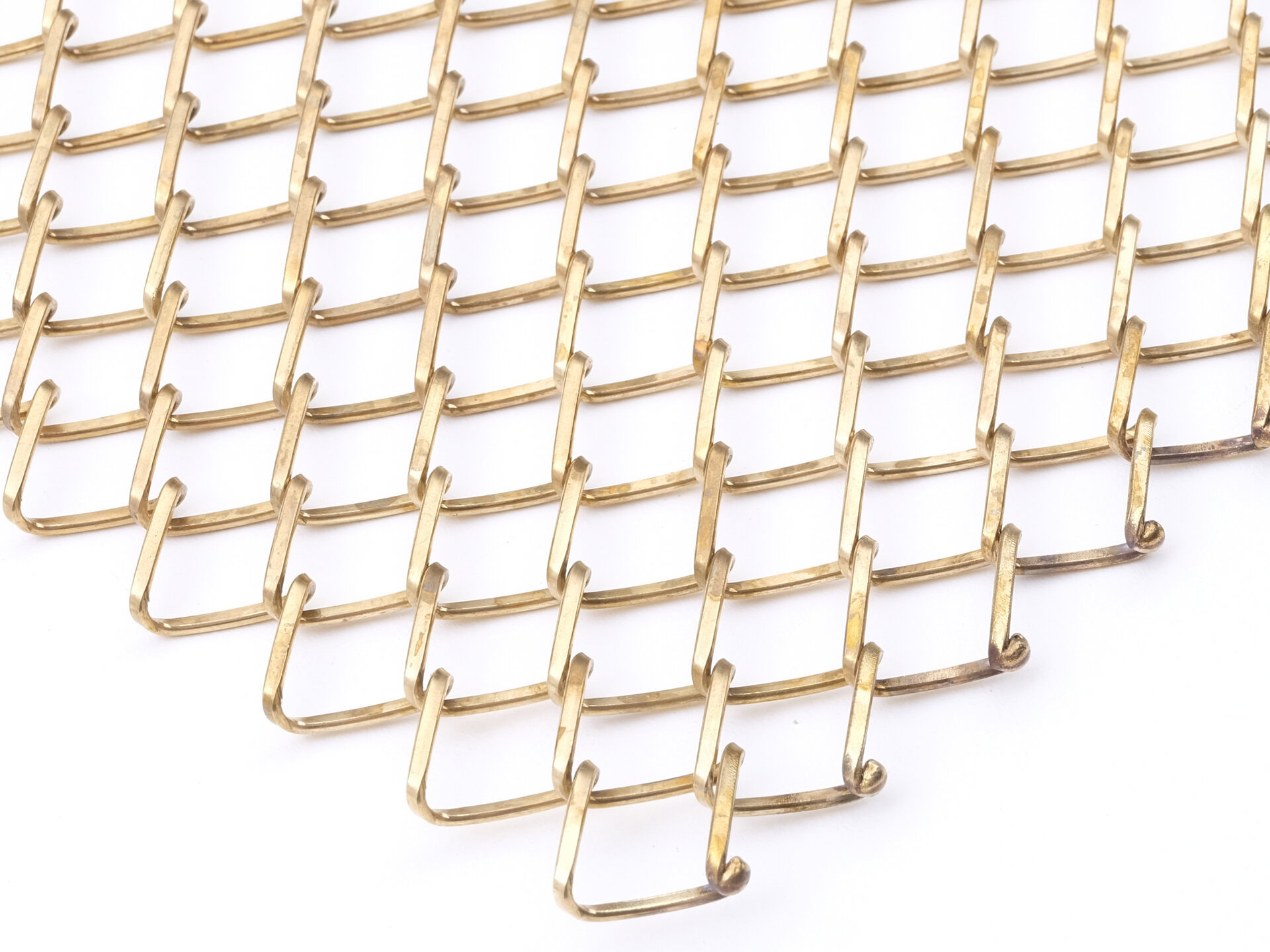

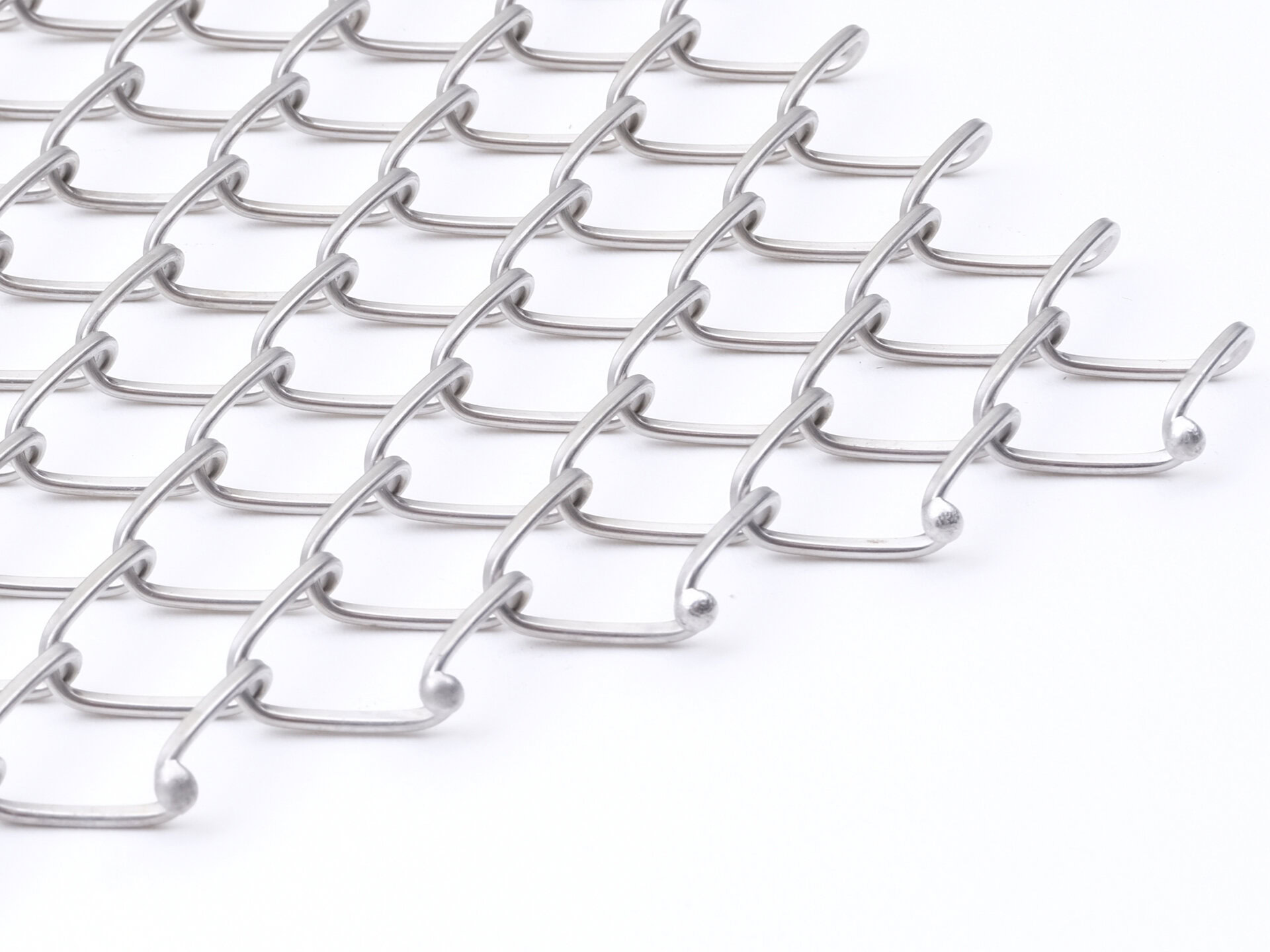

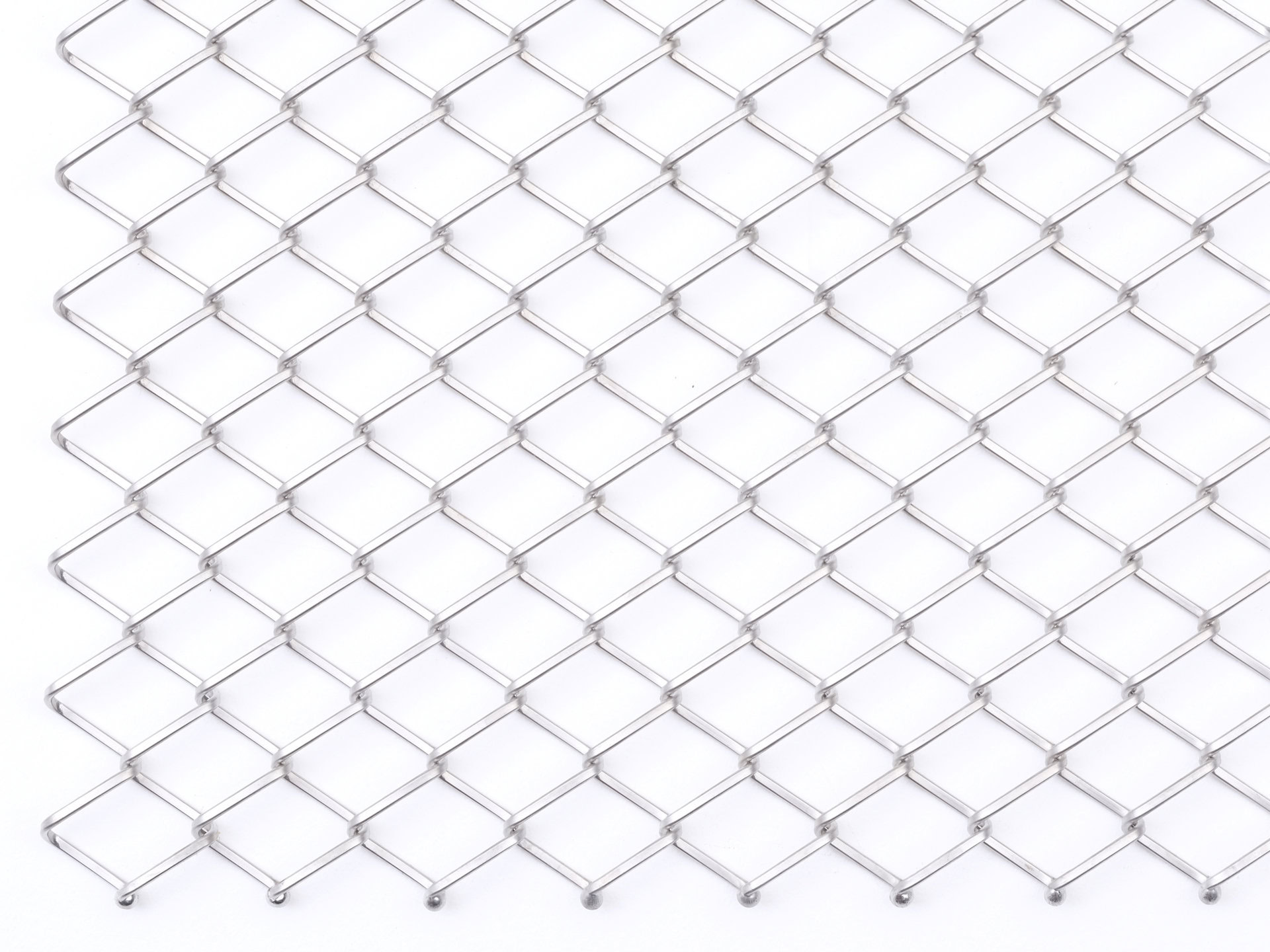

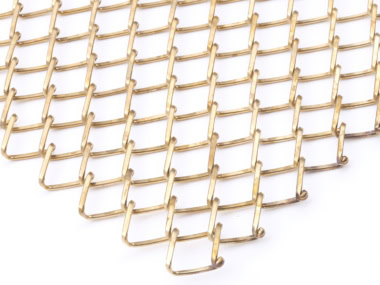

4. HOTEL ALFA

Charakter siatki:
Diamentowy splot z litego drutu stalowego, wysoka sztywność, wyraźny, techniczny charakter.
To siatka konstrukcyjna, a nie kurtynowa.

Dostępne systemy montażu:

Panele w ramach

• siatka mocowana do ram stalowych lub aluminiowych,
• stosowana jako wypełnienie balustrad, ekranów, przegród.

Systemy fasadowe / naciągowe

• montaż na górnych i dolnych belkach, z ewentualnymi punktami pośrednimi,
• zastosowanie na fasadach, w większych polach, przy uwzględnieniu obciążeń wiatrowych.

Brak montażu kurtynowego:
HOTEL ALFA nie jest projektowana jako materiał do systemów szynowych – jej sztywność i masa predysponują ją do pracy w formie stałych paneli.
